桥架的表面处理有哪些方法？

一、防腐类表面处理（最核心，适用各类环境）

1. 镀锌处理（应用最广泛，性价比高）

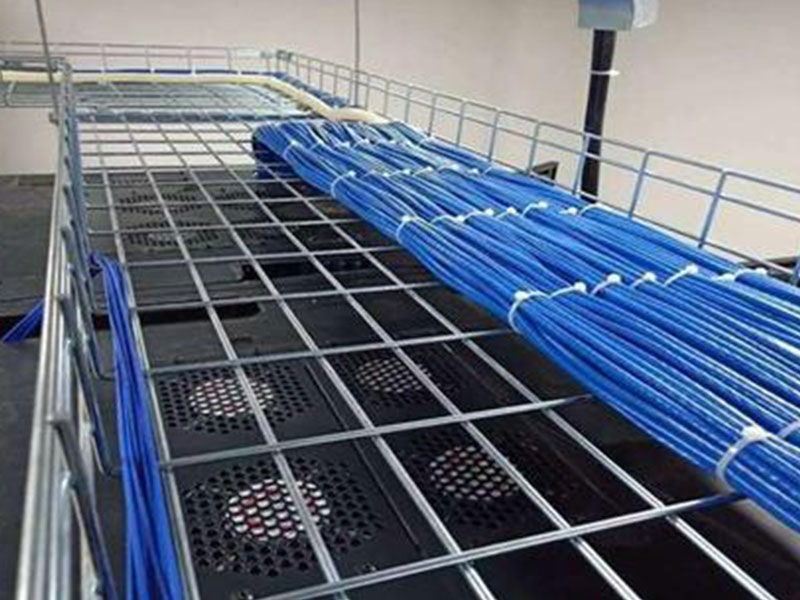

• 热镀锌（热浸镀锌）：
  • 工艺：将桥架浸入 440~460℃熔融锌液中，表面形成均匀锌铁合金层 + 纯锌层（总厚度≥85μm，户外环境需≥100μm）；
  • 优势：锌层厚、附着力强（划格测试脱落面积≤5%）、耐腐蚀性优异（户外寿命可达 15~20 年）；
  • 适用场景：济南户外管廊、潮湿地下室、化工园区等强腐蚀环境。
• 电镀锌（冷镀锌）：
  • 工艺：通过电解作用将锌离子沉积在桥架表面，锌层薄（10~30μm）；
  • 优势：成本低（约为热镀锌的 1/2）、表面光滑美观；
  • 局限性：耐腐蚀性弱（室内干燥环境寿命 5~8 年，潮湿环境易生锈）；
  • 适用场景：办公楼、商场等干燥室内场景。

2. 涂漆处理（成本低，适合干燥 / 低腐蚀环境）

• 底漆：防锈漆（如红丹防锈漆、环氧底漆），直接附着于钢材表面，隔绝水汽；
• 面漆：调和漆、醇酸磁漆等，提供色彩（如灰色、白色）和耐候性；
• 工艺：喷砂除锈→刷底漆（2 遍，干膜厚度≥40μm）→刷面漆（2 遍，干膜厚度≥60μm）；
• 优势：成本低（约为电镀锌的 70%）、颜色可选（适配建筑装饰）；
• 局限性：漆膜易划伤、脱落（尤其潮湿环境，3~5 年需重新涂刷）；
• 适用场景：室内干燥仓库、非腐蚀性车间。

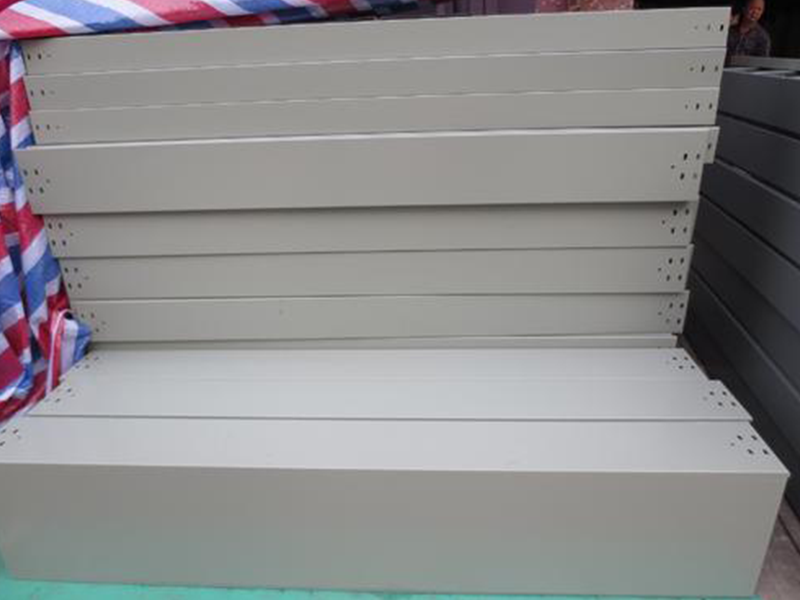

3. 粉末喷涂（室内美观 + 中等防腐）

• 工艺：磷化处理（增强附着力）→静电喷涂（粉末厚度 60~120μm）→180~200℃固化；
• 优势：漆膜均匀、无流挂，耐酸碱性能优于油漆（但弱于镀锌），颜色丰富（如白色、灰色、蓝色）；
• 局限性：户外耐紫外线能力差（易褪色），漆膜较脆（冲击易剥落）；
• 适用场景：医院、数据中心等对美观和洁净度有要求的室内环境。

4. 阳极氧化（仅适用于铝合金桥架）

• 工艺：脱脂→酸洗→阳极氧化（在硫酸溶液中电解，形成 5~20μm 氧化膜）→封孔（用热水或镍盐封闭孔隙）；
• 优势：氧化膜与基体结合牢固，耐腐蚀性优于未处理铝合金，且表面哑光质感好；
• 适用场景：潮湿户外（如济南户外弱电桥架）、沿海轻度盐雾环境。

5. 玻璃钢防腐（强腐蚀环境专用）

• 工艺：成型后在表面涂刷 1~2 遍环氧树脂或乙烯基树脂（厚度 0.2~0.5mm）；
• 优势：耐强酸、强碱、盐雾（pH 1~14 环境适用），寿命可达 20 年以上；
• 适用场景：化工园区、电镀车间、沿海高腐蚀区域。

二、防火类表面处理（提升耐火极限）

• 膨胀型防火涂料：
  • 成分：树脂 + 膨胀剂（如三聚氰胺、季戊四醇），遇火膨胀形成蜂窝状隔热层（厚度增至原 10~30 倍）；
  • 工艺：在镀锌或喷涂后的桥架表面涂刷（厚度 3~7mm，根据耐火等级：1 小时耐火需 3~5mm）；
  • 适用场景：商场、地铁等需 1~2 小时耐火的场所。
• 厚型防火涂料：
  • 成分：无机材料（水泥、岩棉、蛭石），非膨胀型，耐高温（1000℃以上不燃烧）；
  • 工艺：喷涂或抹涂（厚度 7~45mm，2 小时以上耐火需≥10mm）；
  • 适用场景：热电厂、核电站等需高耐火极限的工业场景。

三、装饰类表面处理（侧重美观，辅助防腐）

• 抛光处理：铝合金桥架可抛光至镜面效果（配合阳极氧化），用于高端场所（如酒店大堂）；
• 彩涂处理：在钢板表面涂覆彩色涂层（如氟碳涂层），兼具装饰性和耐候性（户外褪色慢），适用于外露且需美观的场景（如景区亮化工程桥架）。

四、选择建议（按环境匹配）

总结
